Im Grand Street Commons East-Projekt eingesetzte PiVDC-Tools: Optimierung des Spoolings und Steigerung der Effizienz



Das von Pinnacle durchgeführte Projekt Grand Street Commons East umfasst eine dynamische Mischung aus Gewerbe- und Wohnprojekten in Seattle, Washington. Dieses Projekt gilt als eines der bemerkenswertesten Bauvorhaben in Washington für das Jahr 2022 und zeigt seinen erheblichen Umfang und seine Auswirkungen auf die lokale Bauindustrie.

Das Projekt „Grand Street Commons East“ umfasste eine beeindruckende Fläche von 333.610,00 Quadratfuß, und Pinnacle Infotech wurde mit verschiedenen Aufgaben betraut, darunter 3D-Modellierung, Koordination und die Erstellung von 2D-Zeichnungen, insbesondere im Sanitärbereich.





Der Arbeitsumfang von PiVDC

In der heutigen Bauindustrie sind Automatisierungstools für die Verbesserung der Projekteffizienz, Genauigkeit und Gesamtproduktivität von entscheidender Bedeutung. PiVDC von Pinnacle Infotech ist eine solche Suite von Automatisierungstools und bietet eine Reihe leistungsstarker Add-Ins, die sich nahtlos in Revit, Navisworks Manage und AutoCAD Plant 3D integrieren lassen.
Im Grand Street Commons East-Projekt spielte PiVDC eine entscheidende Rolle dabei, Pinnacle bei der Bereitstellung hochwertiger 2D-Zeichnungen zu unterstützen, indem es sich wiederholende Aufgaben automatisierte und den Spooling-Prozess schnell und effizient gestaltete.
Im Rahmen des Projekts wurden PiVDC-Tools hauptsächlich zum Spulen verwendet, was dabei half, detaillierte 2D-Zeichnungen zu erstellen, die für Fertigungszwecke unerlässlich sind.

Herausforderungen und Lösungen

Das Projekt Grand Street Commons East stellte vielfältige Herausforderungen dar, die effiziente Lösungen erforderten. PiVDC-Tools stellten die notwendigen Fähigkeiten bereit, um diese Hindernisse zu überwinden und die Projektergebnisse zu verbessern:

Sehen wir uns diese Tools und die von ihnen bereitgestellten Lösungen genauer an:

Herausforderung

• Sammeln von Daten aus Fertigungselementen Auf
  einige Parameterwerte von Fertigungselementen kann in der Revit-Umgebung nicht direkt zugegriffen werden. Der manuelle Zugriff auf diese Werte für Tausende von Fertigungselementen und deren Eingabe in Revit-Parameter war äußerst zeitintensiv.

Verwendete Tools und bereitgestellte Lösung

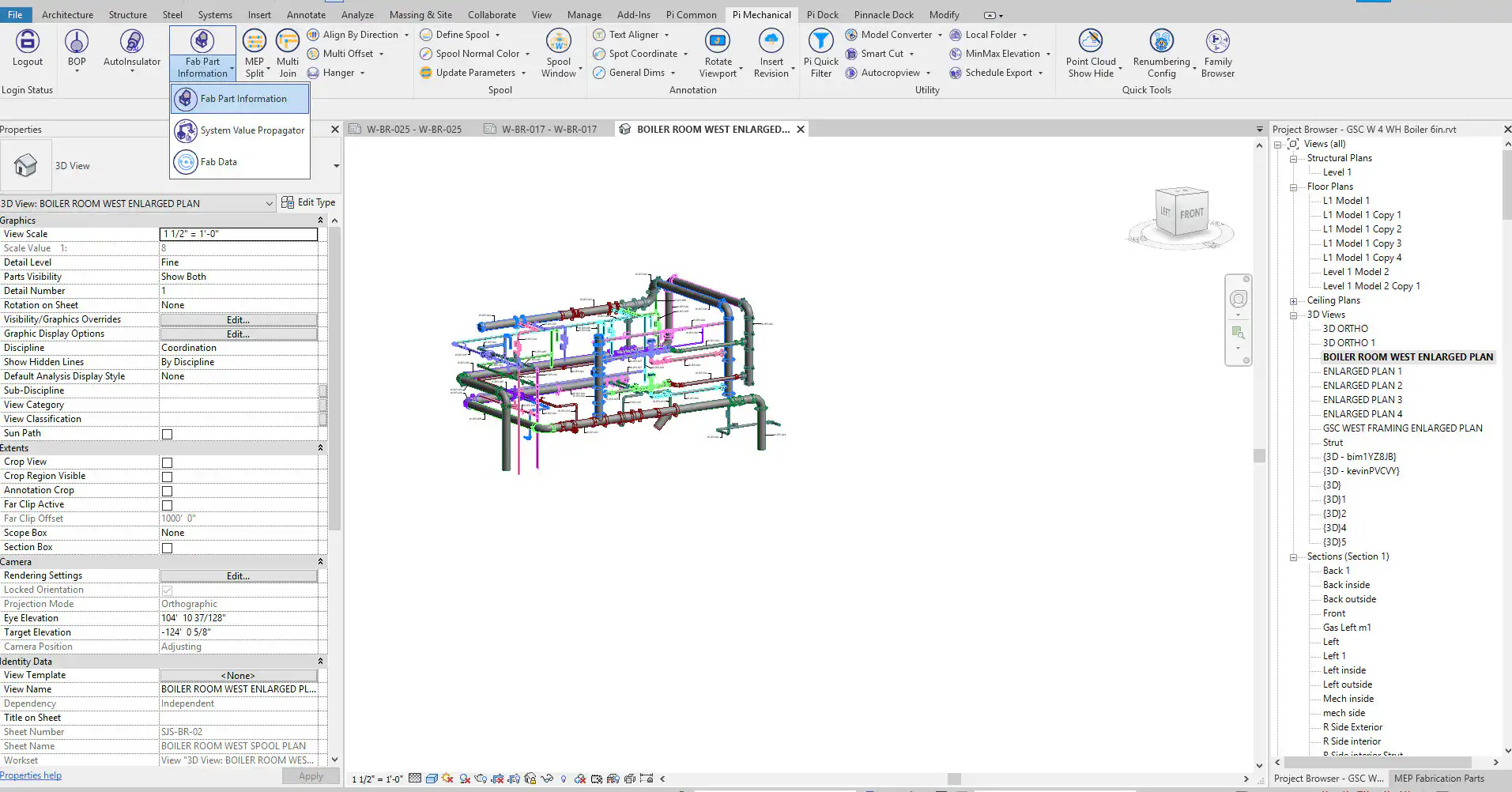

• Fab Data:
  Mit einer Trefferzahl von 100 und 2,2.000 verarbeiteten Elementen trug das Fab Data-Tool dazu bei, den genauen Zugriff auf wichtige Fertigungsdaten sicherzustellen. Es automatisierte das Auffüllen von Parameterwerten, die für Fertigungselemente nicht direkt verfügbar waren, was den Prozess rationalisierte und die Effizienz steigerte.


• Fab Part Information:
  Das Fab Part Information Tool wurde 1,97.000 Mal verwendet und hat den Datenerfassungsprozess weiter vereinfacht. Es half dabei, die Parameterwerte aus allen ausgewählten Fertigungsteilelementen zu extrahieren und sie mit wenigen Klicks in die Revit-Parameter zu übertragen.

Herausforderung

• Aufrechterhaltung der Genauigkeit in Stücklistenberichten
  Die Nummerierung von Elementen ist wichtig, um Stücklistenberichte klar und präzise zu halten. Allerdings war es komplex und banal, Millionen von Elementen zu nummerieren, um ähnliche Elemente zu quantifizieren und von anderen zu unterscheiden.

Verwendete Tools und bereitgestellte Lösung:

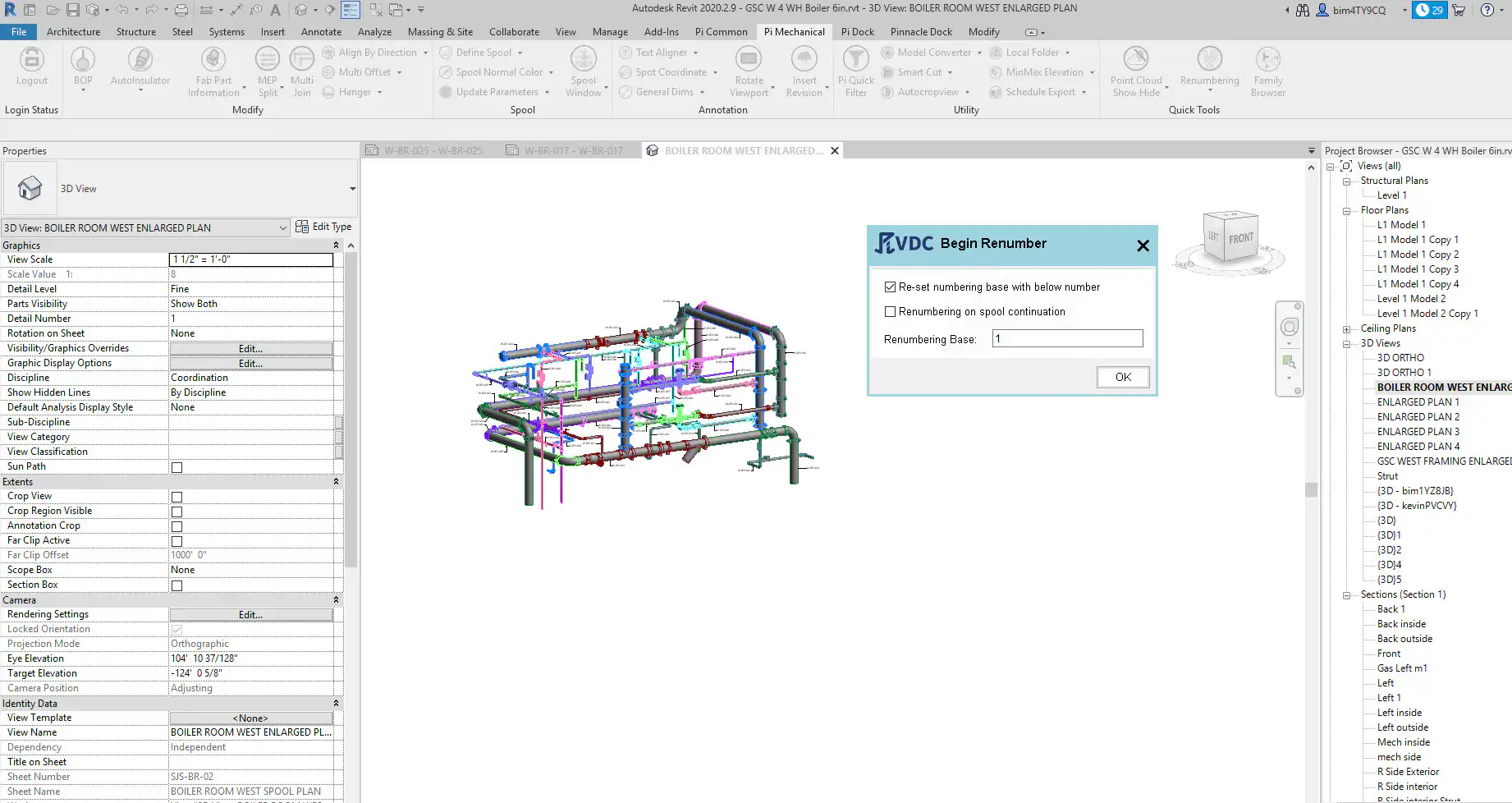

• Neunummerierung
  Mit einer Trefferzahl von 1,83.000 vereinfachte das Neunummerierungstool von PiVDC den Prozess und sorgte für eine genaue und systematische Nummerierung der Elemente, was zu optimierten Arbeitsabläufen führte.



Herausforderung

• Spool-Elemente und Blätter verwalten
  Das Verwalten und Identifizieren von Spool-Elementen in einem Projekt mit Millionen von Elementen war eine große Herausforderung. Nachzuverfolgen, ob für jedes Element Spulen definiert wurden, war eine mühsame Aufgabe.

Verwendete Tools und bereitgestellte Lösung:

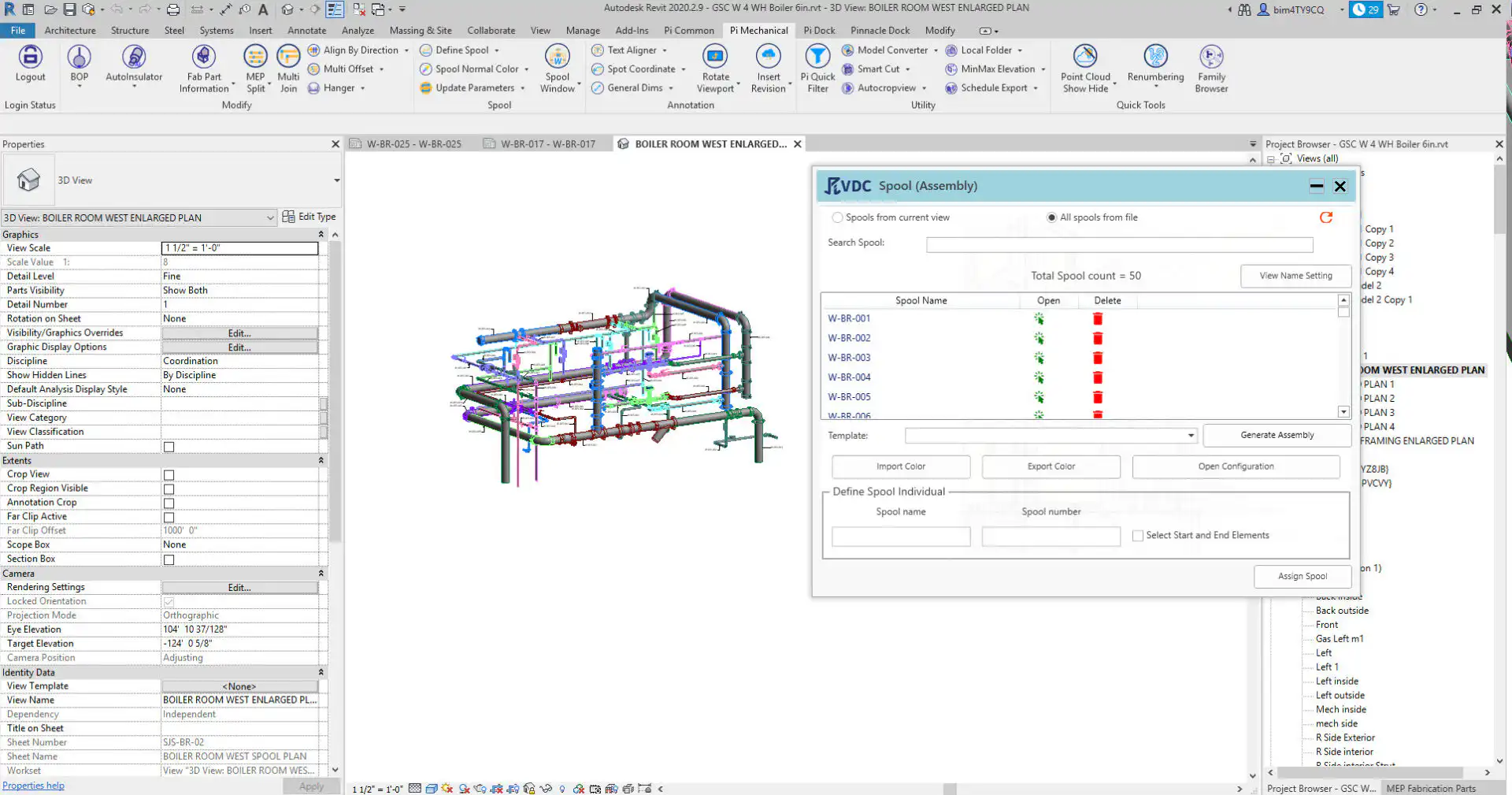

• Spool-Fenster
  Das 100-mal verwendete Spool-Fenster-Tool ermöglichte eine effiziente Verfolgung und Identifizierung von Spool-Elementen. Es vereinfachte den Prozess der Verwaltung und Anordnung verschiedener Ansichten und Parameter.


• Normale Farbe
  Die Farbcodierungsfunktion dieses Tools macht die Unterscheidung zwischen gespoolten und nicht gespoolten Elementen so einfach wie möglich



Herausforderung

• Verwaltung der Dateigröße
  Tausende von Elementen und ihre Millionen von Parameterwerten mussten die Revit-Datei belasten. Unnötige und zusätzliche Parameter fügten der Datei zusätzliche MB hinzu, wodurch sie schwerer und langsamer wurde.


Verwendete Tools und bereitgestellte Lösung:

• Clean Spool Parameter
  TDas Tool „Clean Spool Parameter“ stellte die Sauberkeit und Genauigkeit der Spulenparameter sicher. Mit einer Nutzungsanzahl von 0,01.000 konnte die optimale Leistung aufrechterhalten werden, da unnötige Hinzufügungen von Parametern vermieden wurden, die die Dateigröße aufblähen könnten.



Das Fazit

TDie Herausforderungen des Grand Street Commons East-Projekts wurden mit innovativen Lösungen bewältigt, die von den Automatisierungstools von PiVDC bereitgestellt wurden . Sie kamen über 400 Mal zum Einsatz und verarbeiteten im Projekt mehr als 85.000 Elemente. Durch die Nutzung der Fähigkeiten von PiVDC erzielte das Projektteam bemerkenswerte Ergebnisse, darunter enorme Zeiteinsparungen.Durch den Einsatz von PiVDC-Tools konnten etwa 1.000 Stunden eingespart werden, was erhebliche 15 % der gesamten Projektstunden ausmacht. Diese Zeiteinsparungen führten zu einer höheren Produktivität und einer schnelleren Projektabwicklung.
